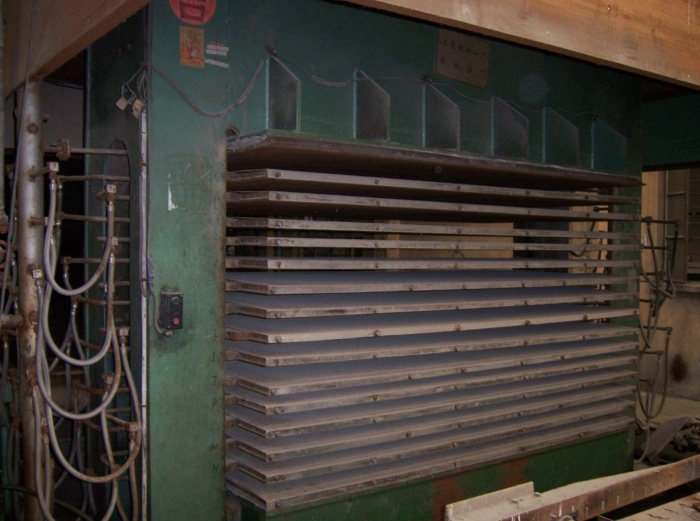

热压机插装阀也叫逻辑阀，是一种较新型的液压控制元件。多层热压机适用于FPC（柔性线路板）,HSC（斑马纸），TAB与LCD及PCB的连接。由于消费类电子产品中PCB或FPC的Pitch趋于细小化，传统锡焊工艺已经难以满足极细热压的要求。ACF制程已逐步被手机设计商所应用。热压机厂家脉冲加热原理，由于焊头表面的特殊设计，焊接面的电阻非常小，电流会通过电阻最小的截面。通过不断变换电压，调整电流等级，通过焊头令其迅速发热。数控热压机最后通过单向阀使液压油在油箱循环使油缸/活塞循环做功从而完成一定机械动作来作为生产力的一种机械。多层热压机厂家控制阀：控制液压油的流量，流向，压力，液压执行机构的工作顺序等及保护液压回路作用．讲得通俗一点就是控制和调节液压介质的流向，压力和流量．从而控制执行机构的运动方向，输出的力或力矩．运动速度．动作顺序，以及限制和调节液压系统的工作压力，防止过载等作用（如单向阀，换向阀，溢流阀，减压阀，顺序阀，节流阀．调速阀等）。它的特点是通流能力大、密封性能好、动作灵敏，并且进行结构设计简单。因而，插装阀主要可以用于数据流量影响较大的系统或对密封材料性能方面要求具有较高的系统中。

（1）基本架构和工作原则。如图中所示，插装阀主要由锥形阀元件1、阀套2和弹簧3构成。 9-4(a)。控制端口C控制主油端口A和B的打开和关闭，并且主阀滑阀的打开和关闭控制主油路的打开和关闭。使用不同的先导阀可以构成压力控制、方向控制或流量控制，或者可以构成复合控制。

从原理图上看，它有两个管路连接 A、 B 和一个控制端口 C，锥形阀腔与先导控制阀连接，控制油。从工作原理上看，它相当于液压控制的单向宽度，当控制端口 C 与油箱连接时，锥形阀开启，a、 B 两个油口连接，因此采用先导控制阀来实现 C 端口压力释放或压力，可实现锥形宽度的开启和关闭。

热压机锥阀与小流量电磁阀组合可构成方向阔，如图9-4(b)所示为锥阀式方向阀。锥阀与各种先导压力阀组合起来可构成各种压力控制阀，如图9-4(c)所示为锥阀式压力阀。若B口为回油口，该阀起溢流阔作用。若B口是接通系统的一条支路，该阀就起顺序阔的作用。

由此我们可见，一个锥阀相应地配上以及电磁阀和先导发展压力阀或采取这种调速技术措施，就可以在系统中起到控制换向阀、压力阀或节流阀的作用。

热压机插装阀的应用

双向方向控制插装阀

热压机插装阀可以形成多种方向控制阀，如图6-23所示。图6-23(a)是 A 室和 B 室中压力为 Pa 和 PB’的单向阀，当 PAPB 时，阀芯关闭，A 和 B 的油路关闭。当 PBPA 打开时，阀芯打开，油从 B 流到 A。图6-23(b)显示了一个双向电磁阀。在图中，电磁阀被关闭，阀芯被打开，并且 A 和 B 腔体被连接。当双向三通电磁阀上电并且阀芯关闭时，A 和 B 油路被切断。图6-23(c)是一个两位三通阀。当两位置四通电磁阀断电时，A 和 T 连接，A 和 P 断开。当电磁阀通电时，A 和 P 连接，A 和 T 断开。图6-23(d)是一个两位四通阀。当电磁阀断电时，P 连接到 B，a 连接到 T，当电磁阀断电时，I 连接到 a，P 连接到 a，B 连接到 T。多个先导阀(例如上述电磁阀)与多个主阀相匹配，形成具有复杂位置贯通组合的双向插装式换向阀。这是普通换向阀做不到的。
