热压机的溢流节流阀及其工作原理

发布时间：2023-03-22T11:06:55更新时间：2023-03-22T11:06:40 浏览量：152

[内容摘要]：热压机溢流节流阀?它的工作基本原理是什么?职能进行符号意义是什么? 液压溢流节流阀是由溢流阀与节流阀并联而成的组合阀，是补偿节流阀压力的另一种方式。真空硫化机由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。生产硫化...

热压机溢流节流阀?它的工作基本原理是什么?职能进行符号意义是什么?

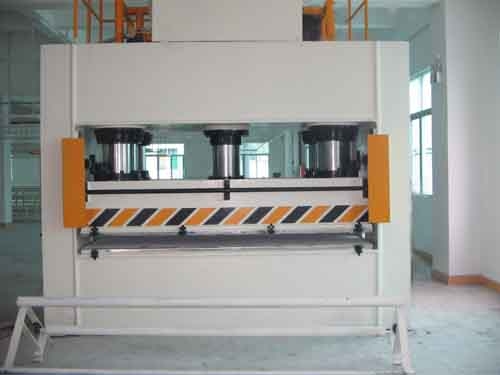

液压溢流节流阀是由溢流阀与节流阀并联而成的组合阀，是补偿节流阀压力的另一种方式。真空硫化机由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。生产硫化机厂家压制时，摸具必须放在垫板中心位置，禁止偏心使用。每班开机前，试压后，应检查一次模具是否有裂损。大型热压机动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。热压贴合机可利用活动横梁行程速度恒定和泵供液压力变化的特点，作为操纵分配器的信号，以实现油压机的自动控制。

液压溢流节流阀的工作原理如图4-47所示。液压 PI 从油泵进口到安全阀1，同时通过控制汕头到阀芯底部。通过环形通道将油引入节流阀的进口，使节流阀的进口油压为 p ~ = pi。节流阀的出口油压为 P3，烟囱控制油路导致溢流阀阀芯。这样，溢流阀阀芯同时接收两个液压控制信号 p2和 p3，阀芯上部的弹簧力处于平衡状态。当出口压力 p3升高时，阀芯力平衡被打破，阀芯向下移动，溢流口减小，使泵工作压力增大，因此节流阀入口压力 PZ 也增大，从而保持不变。相反，当 p3减小时，溢流轴向上移动，溢流开度大，泵的油压 PI 下降，即 p2下降，仍使 P 不变。从而实现了节流阀的压力补偿，使节流阀在近似恒定的压差条件下工作，保证调节流量与负荷变化无关。

热压机溢流节流阀的功能符号(B)和简化符号如图4-48(a)和(B)所示。

溢流节流阀要装在液动机的进油路上。为防止信息过载，在阀中同时安装了一个社会安全阀3。由于油泵的工作环境压力随负载发生变化而变化，使液压技术系统进行能量损失和发热量减小、效率可以提高γ但对流量以及稳定性有影响。所以我们这种调速研究方法的流量稳定性差一些，一般企业应用分析在对调速性能设计要求不太高、功率影响较大、但要求管理效率具有较高的调速系统中，如用在拉床、插床、刨床的液压系统中。
