热压机电液动换向阀

发布时间：2023-01-04T10:53:09更新时间：2023-01-04T10:53:01 浏览量：182

[内容摘要]：热压机电液阀是由电磁换向阀和液压换向阀组成的复合阀。 200吨热压机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。金属热压成型机操作者应熟悉油压机的一般性能和结构，禁止超负荷使用...

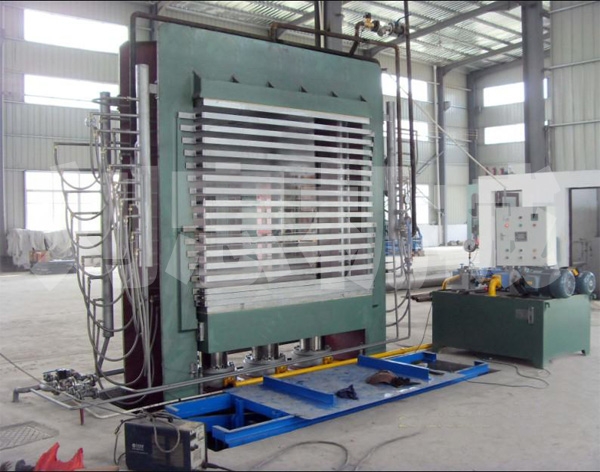

热压机电液阀是由电磁换向阀和液压换向阀组成的复合阀。200吨热压机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。金属热压成型机操作者应熟悉油压机的一般性能和结构，禁止超负荷使用。大型热压机动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。热压机制造厂家一种通过专用液压油做为工作介质，通过液压泵作为动力源，靠泵的作用力使液压油通过液压管路进入油缸/活塞，然后油缸/活塞里有几组互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液压油不能泄露。热压机电磁换向阀是一种先导阀，用于改变控制油路的方向，控制油液。直接表独立油路(内部控制型)。液压换向阀是主阀，用来改变主油的方向。本实用新型结合了电磁阀和液压阀的优点，具有控制方便、流量大的特点。

图6-9 Ca)和Cb)分别是热压机三位四通电液换向阀(外控型)的图形符号和简化符号。当先导阀电磁铁iYA和2YA断电时，电磁阀阀芯在两端弹簧力的作用下处于中间位置，控制油口P’关闭。此时，主阀芯两侧的油通过两个小节流阀和先导阀的中间位置与油箱连通。主阀芯在挡网弹簧的作用下也处于中间位置，主阀的P、A、B、T口互不连通。当IYA通电而2YA断电时，先导阀阀芯移动到右端。

工作在左位，控制系统油路的压力油经过p'口、A'口及单向阀迸入主阀芯左揣油胶，主阀态有端油腔经节流阀、日'口、T'口通油箱，于是，主阀芯在左端采用液压技术推力的作用下移至右销。主阀P口通A口.8口通T口，主阀工作在左位.同理，当2YA通电、IYA断电时，电磁阀进行工作在右位，控制主阀芯右位工作，主阀P口通B口.A口通T口。主阀的换l句速度问题可由一个两端通过节流阀结构调整，因而我们可使电子换向过程平稳，无冲击。图6-9 (b)所示为三位四通电液换向阀(外按式)的简化设计符号。
