热压机举例说明滑阀换向阀的工作原理

发布时间：2023-03-16T11:08:16更新时间：2023-03-16T11:08:00 浏览量：127

[内容摘要]：热压机举例说明滑阀换向阀的工作原理。橡胶热压成型机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。抽真空平板硫化机基本投资省，占地面积小，日常维护和保养简单。泵直接传动系统中...

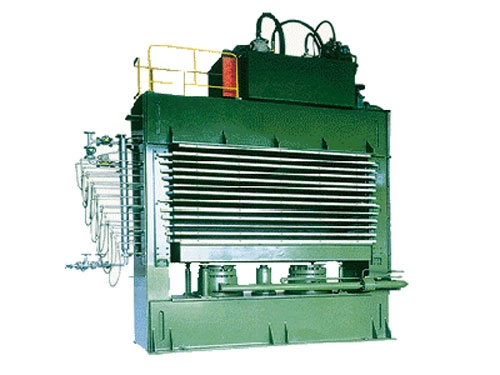

热压机举例说明滑阀换向阀的工作原理。橡胶热压成型机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。抽真空平板硫化机基本投资省，占地面积小，日常维护和保养简单。泵直接传动系统中的液压泵均按油压机的最大工作速度和工作压力选定，而油压机在充液行程、回程、辅助工序和所需工作压力较小时，液压泵都得不到充分利用，尤其是大吨位的油压机，其利用系数很低。因此，油压机趋于将工作速度和工作压力进行分级传动。油压热压机适用于FPC（柔性线路板）,HSC（斑马纸），TAB与LCD及PCB的连接。由于消费类电子产品中PCB或FPC的Pitch趋于细小化，传统锡焊工艺已经难以满足极细热压的要求。ACF制程已逐步被手机设计商所应用。双层热压机根据热压的媒介不同，可以分为锡焊，ACF（异向导电胶带），ACP（异向导电胶水），TBF（热熔胶膜）。

①热压机滑阀式换向阀的工作基本原理，阀的结构设计主体为阀体1与国通过柱形阀芯2。阀芯可在一个阀体孔内轴向进行滑动。阀体孔里的环形沉害。1

沟槽与在阀体底面上开口的相应的主袖口(p、 A、2B、 T)连通。线轴的肩部覆盖汇切槽

当通过油路的沟槽“口”被切断时，轴肩不会

仅覆盖底切槽，并覆盖底切槽3旁边的阀体孔

一段时间长度。当台肩不遮盖沉割槽(阀芯打开〉时，此油路系统就与中国其他控制油路进行接通。沉割槽数目〈与主油口P、A、B 、T不相通的沉割槽或是一个专门与泄油口L相通的沉割槽不计入槽数〉及台肩

(a)工作原理示意图。图形符号的数量直接关系到阀门的功能、性能、体积和工艺

关系。滑阀式换向工作原理和图形符号1阀体2滑芯是3个主袖口，因为压油阀芯可以在阀体孔内做轴向运动，所以依靠口) ; 4朱割槽; 5眉，阀芯在阀孔的不同位置，可以使一些油通过，然后飞 J 使一些油关闭。例如，如图6-13(a)所示，阀芯可以有左、中、右三个工作位置，当阀芯2在图中位置时，四个套圈 P、 a、 B、 T 关闭,当阀芯由驱动装置移动到一定距离时，套管 p 与 a 相连，油口 b 与 T 相连，然后液压源的压力油从阀 p 口 a 到液压缸从阀 p 口 a 到液压缸左腔 XI 缸右腔套管流体从阀 b 到油箱通过 T 口,气缸活塞向右移动 = 当阀芯向右移动一定距离时，油口 P 与 B 连接，油口 A 与 T 连接，流体流向相反，活塞向左移动。这种阀芯特别适合由电磁铁和其它机构来操作和驱动。

(2)热压机滑动换向阀的图形符号由几个相邻的矩形组成。每个矩形表示换向阀的一个工作位置，而矩形中的箭头表示由阀控制的流动方向和油路之间的连接。符号\\\"-\\ \"或\\\"a L\\ \"表示油路被阀芯封闭。矩形两端的符号表示阀门的操作驱动机构和定位方式。字母P，A，B，T等。分别标明连接主袖带和液压系统的油路名称。通常P表示液压泵或压力源，A和B分别表示执行机构的入口和出口，T表示油箱。
