热压机热压缸设计中的几个问题

发布时间：2023-06-16T13:01:07更新时间：2023-06-16T13:00:49 浏览量：170

[内容摘要]：在热压机的热压系统中，热压缸属于执行装置，用来将热压能转换为往复运动的机械能。热压机一种将两个预先上好助焊剂镀锡的零件加热到足以使焊锡熔化、流动的温度，固化后，在零件与焊锡之间形成一个永久的电气机械连接设备。应不同产品，升温速度可供挑选。东...

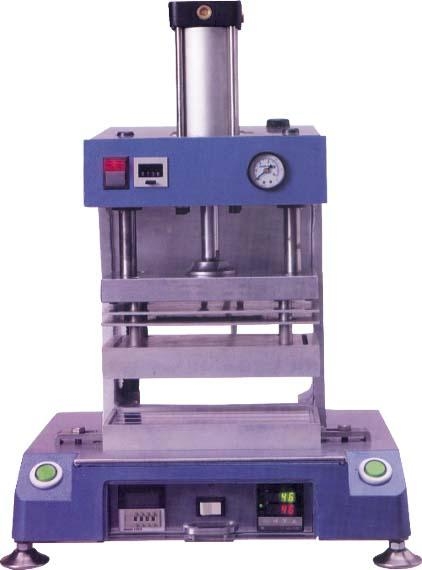

在热压机的热压系统中，热压缸属于执行装置，用来将热压能转换为往复运动的机械能。热压机一种将两个预先上好助焊剂镀锡的零件加热到足以使焊锡熔化、流动的温度，固化后，在零件与焊锡之间形成一个永久的电气机械连接设备。应不同产品，升温速度可供挑选。东莞热压机适用于FPC（柔性线路板）,HSC（斑马纸），TAB与LCD及PCB的连接。由于消费类电子产品中PCB或FPC的Pitch趋于细小化，传统锡焊工艺已经难以满足极细热压的要求。ACF制程已逐步被手机设计商所应用。真空伺服热压机单工作平台，旋转工作平台，左右移动式平台等多样化的工作模式。热压成型机钛合金压头确保温度平均，升温快速及使用寿命特长。压头特别采用水平可调设计，以确保组件受压平均。温度数控化，清楚精密。备有数字式压力计，可预设压力范围。这台工作机器的速度、行程、重量和负荷有很多种。热压缸的规格及种类亦各有不同。因此，设计热压缸与设计有关: 气缸的类型、气缸的组成、气缸的计算、气缸的结构和结构等相关问题成为本章的重点。对于热压缸，由于热压缸的多样性，以及活塞热压缸的广泛使用，因此活塞热压缸是气缸的焦点，在三种不同连接形式的单杆热压缸的压力(PI，p 2)、推力 f、速度 u、流量 Q 和负荷 f 的关系中，这些量之间的计算关系是关键点对于气缸结构的相关问题，热压缸的排气和缓冲是最重要的

点。

热压机的热压缸结构简单，易于理解和研究，但差速器的概念、热压缸的热压压力和热压缸的缓冲热压缸是本节的难点。

热压机热压缸工作属于司在标准件，在工程企业实际中往往要进行缸的设计。在设计缸时要注意通过以下我们几个方面问题:

如果根据气缸类型计算活塞杆直径，并计算气缸的草径，则应首先形成密封圈的标准直径，并选择相应的标准直径

密封方式和密封阂。

2)根据气缸的受力情况，检查气缸的厚度和活塞杆的稳定性。

一般情况下，中低压系统不需要进行强度校核计算，而以传递运动为主的热压缸则主要进行速度校核计算，主要对惯性力大的气缸设置缓冲部分，对静止时间长的气缸设计排气部分。法兰热压缸端盖螺栓应进行强度计算。
