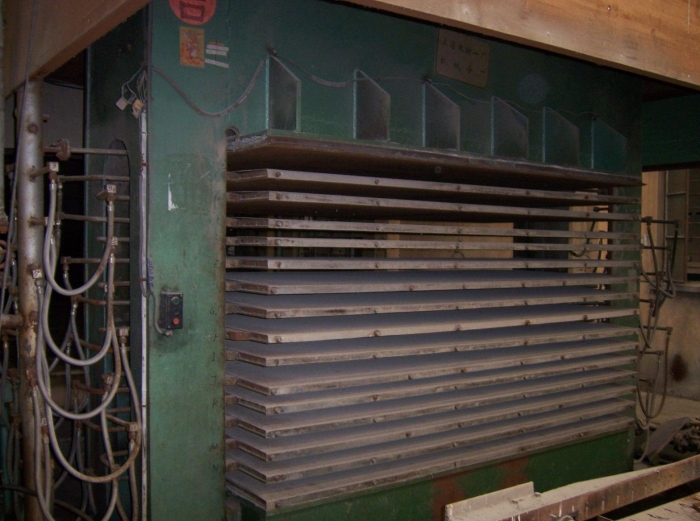

四柱式热压机中的调油节流调速回路

流量阀串联在中国执行控制元件进油路上的节流调速系统回路设计称为进油节流调速回路。双层热压机根据热压的媒介不同，可以分为锡焊，ACF（异向导电胶带），ACP（异向导电胶水），TBF（热熔胶膜）。橡胶热压成型机泵的供液压力和所消耗的功率与被加工工件的变形阻力有关，工作变形阻力大，泵的供液压力和所消耗的功率也大，反之则小。抽真空平板硫化机基本投资省，占地面积小，日常维护和保养简单。泵直接传动系统中的液压泵均按油压机的最大工作速度和工作压力选定，而油压机在充液行程、回程、辅助工序和所需工作压力较小时，液压泵都得不到充分利用，尤其是大吨位的油压机，其利用系数很低。因此，油压机趋于将工作速度和工作压力进行分级传动。抽真空热压机一种将两个预先上好助焊剂镀锡的零件加热到足以使焊锡熔化、流动的温度，固化后，在零件与焊锡之间形成一个永久的电气机械连接设备。回路中的执行元件，既可以是一个液压驱动马达，也可以通过液压缸，但以液压缸居

更多。流量阀可以是一般的节流阀，也可以是调速阀、溢流节流阀

和比例进行流量阀。为常见的节流调速系统回路设计原理图。

，供液流量Qs =定量泵1的成本，工作压力

Ps = cosnt， Ps由溢流阀2调定，节流阀3可以通过调节到液压缸

换向阀4控制液压缸的往复行程。

节流3调节端口溢流或气缸转速的第一个条件是必须有一个溢流阀并且它是开启的(泵的出口压力

PB = Ps = cosnt).如果没有溢流阀或有溢流阀，但处于图7-1进油节流调速回路的关闭状态，调节节流阀的开度不能调节流量。此时，定量泵的输出流量全部通过节流阀供给液压缸，液压缸具有最大转速。节流阀3的开口面积(液压阻力、过流面积)仅影响液压泵1的工作压力。第二个条件是溢流阀必须处于适度开启状态，即在流量连续性方程Qs = QL+Qy = const(其中QL是通过节流阀的流量，Qy是溢流阀的流量)中，通过溢流阀的流量Qy(溢流率)必须显著大于零(Qy 0)。如果Qy略大于零(Qy = 0是噪声)，则可以减小节气门开度以增加Qy。此时，理论上节流阀处于流量能力过剩的状态，即节流阀的理论流量QL处于怠速，但不会出现这种情况，因为节流阀的最大流量QLmax只能小于或等于定量泵的出口流量。什么是适度溢出，没有明确的标准。笔者认为QL =O.6Qs或Qy = OAQs比较合适。第三个条件是节气门的开启面积不能太小。当开口面积小于某一临界值或通过节流阀的流量小于某一临界值时，液压缸的速度过低，就会出现爬行现象，这时调速就没有意义了。因此，进油口节流调速的原理可以简单概括为:在负载FL稳定、供液流量G稳定、溢流阀溢流适度的条件下，调节节流阀的开启面积，就可以调节执行机构的速度。在一定压差下，切记节流阀设计(理论)的最小节流面积为。o '最大节流面积为as；使用时，在相同的设计压差下，防止执行机构爬行的最小节流面积为αmin '，通过相应定量泵的流量A的最大节流面积为amax '，因此节流调速时使用的节流面积α(x)为。Oz，αmInz，α (x)，α Maxz，三吨。
