热压机油箱容积的计算

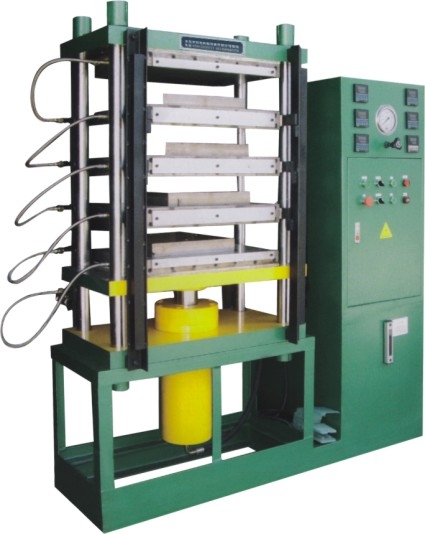

热压机油罐容积包括总容积 v 和有效容积 v0。全自动热压成型机最后通过单向阀使液压油在油箱循环使油缸/活塞循环做功从而完成一定机械动作来作为生产力的一种机械。油压热压机适用于FPC（柔性线路板）,HSC（斑马纸），TAB与LCD及PCB的连接。由于消费类电子产品中PCB或FPC的Pitch趋于细小化，传统锡焊工艺已经难以满足极细热压的要求。ACF制程已逐步被手机设计商所应用。抽真空热压机一种将两个预先上好助焊剂镀锡的零件加热到足以使焊锡熔化、流动的温度，固化后，在零件与焊锡之间形成一个永久的电气机械连接设备。青岛热压机由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。有效容积是指液压系统正常工作时的油箱储存量

储存油的最大体积。有效容积的确定除了保证油在系统中的正常循环外，主要考虑散热的需要。

要，而散热的条件又与管理系统的工作环境压力进行有关。一般可以推荐油箱的有效容积为

Vo =a∑qVp (6-9)

式 ∑ qv.-是液压系统各执行元件同时工作时液压泵流量之和（低压时取较小值）；

系统采取高压大值) ;

a-经验参数(对于低压系统，口一2～4min;对于中压系统，口一5～7nun;对

于中、高压或高压控制大功率应用系统，口一6～12min)。

在根据经验推荐公式确定罐的有效体积之后，有时需要进行散热计算。如系统要求

为了发射 AP 的热功率，系统允许 TP 的最高油温，To 的最低环境温度，然后是最小散热箱

面积

A血。一 AP (6 - 10)

1 K(Tp—To)
