热压机机架部件

发布时间：2022-12-29T10:51:21更新时间：2022-12-29T10:51:04 浏览量：184

[内容摘要]：热压机的梁柱组合框架是最常见的框架形式之一(图3-2)。全自动热压成型机最后通过单向阀使液压油在油箱循环使油缸/活塞循环做功从而完成一定机械动作来作为生产力的一种机械。双层热压机根据热压的媒介不同，可以分为锡焊，ACF（异向导电胶带），ACP（异向导电胶...

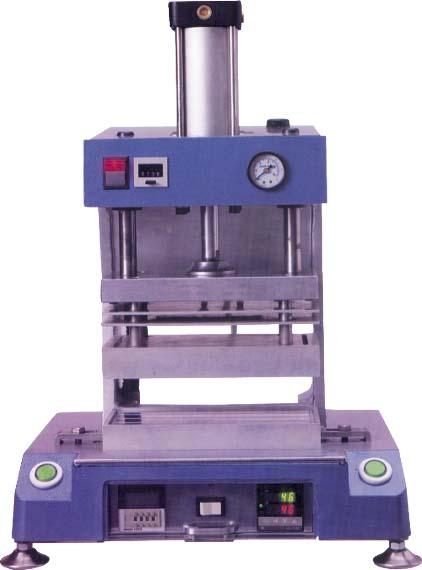

热压机的梁柱组合框架是最常见的框架形式之一(图3-2)。全自动热压成型机最后通过单向阀使液压油在油箱循环使油缸/活塞循环做功从而完成一定机械动作来作为生产力的一种机械。双层热压机根据热压的媒介不同，可以分为锡焊，ACF（异向导电胶带），ACP（异向导电胶水），TBF（热熔胶膜）。单层热压机应不同产品，升温速度可供挑选。钛合金压头确保温度平均，升温快速及使用寿命特长。压头特别采用水平可调设计，以确保组件受压平均。温度数控化，清楚精密。备有数字式压力计，可预设压力范围。硅胶热压成型机动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环。它由四根立柱组成，通过内外螺母与上下横梁紧密连接，形成刚性空间框架，承受热压机的全部工作载荷。本文将主要介绍梁柱组合框架的关键构件:柱和梁。

热压机立柱的预紧方式

热压机立校的预紧方式研究主要有通过加热预紧、液压控制预紧与超压预紧。

主要内容如下：（1）加热预载和预载预载是最常用的预载方法，塔两端的加热孔就是为此设计的。

在竖直位置及横梁安装妥当后，先在冷态下拧紧内外螺母，然后将电热元件插入加热孔内，接上电源，将竖直立柱加热及拉长。加热前，在“冷态拧紧”的立柱和螺母上标注预紧旋转角度 θ。根据下面的公式计算 θ

在公式中，θ 为“冷紧”后螺母的旋转角度，l 为横梁柱孔的深度，σ 为预紧应力，e 为柱材的弹性模量，p 为柱螺纹的节距。

待立柱进行升温可以伸长后，将螺母拧转θ角，待立桂冷却后即完成不同预紧。

(2)液压预紧液压预紧采用特殊预紧螺母，如图3-7所示。螺母内有一个环形柱塞，先拧紧螺母，再将压力油引入螺母筒内，将校正塞推出，使柱伸长，梁与螺母之间产生间隙。按间隙处计算的给定厚度 △ H插入垫片，然后释放压力。给你

在公式中，σ 为预应力，L 为梁柱之间的拟合长度，E 为柱材料的弹性模量。

(3)超压预紧框架安装时，当总压超过公称压力1.25倍时，热压机加载，立柱因超载而受拉，产生弹性伸长。此时，拧紧内螺母。

超压预紧方式比较可以简单，容易进行实现，但不易从而达到企业预期的预紧力。因为在超压安装时，横梁和立柱都产生了挠曲变形，接触面贴合学生不好，螺母不易拧紧，而且对于各个立柱上的螺母旋紧程度以及不易得到保证基本相同，所以，不能为了保证预紧后机架的水平度与垂直度。
